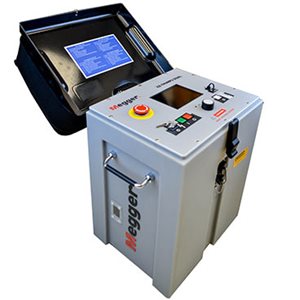

EZ-THUMP 3 kV and EZ-THUMP 4 kV

Tragbares Kabelfehlerortungssystem für Niederspannungskabel

  • Zweistufiger Stoßkondensator mit 500 J Stoßenergie bei 1,5 kV und 3 kV für neues 3 kV Model
  • Einstufiger Stoßkondensator mit 500 J Stoßenergie für 4 kV Model
  • Kompakte Bauform und leichtes Gewicht (34 kg)
  • Batterie und 230 V Betrieb, kundenersetzbare Batterie
  • Automatische Kabelend- und Fehlereinmessung
  • Bis zu 94 mA Brennstrom, abhängig vom Model und Spannung
  • F-OHM Sicherheitskreis
  • Farbdisplay mit Sonnenlichterkennbarkeit
  • TDR-Vorortung von sehr niederohmigen Kabelfehlern
  • ARM-Vortung von hochohmigen Kabelfehlern
  • Punktgenaue Nachortung von hoch- und niederohmigen Fehlern
  • Mantelfehlertest und Mantelfehlerortung

Das neue zweistufige 3kV EZ-Thump ist das erste Gerät in seiner Klasse im Markt zusammen mit dem überarbeiteten einstufigen 4kV Geräte, die beide speziell für die Nieder­spannungskabelfehlerortung entwickelt wurden, wobei einfache Bedienung, Tragbarkeit, kompakte Abmessungen, geringes Gewicht und Batterie- sowie Netzbetrieb gefordert waren.

Aufgrund der Tragbarkeit und des robusten Designs, das auch wetterfest für den Betrieb im Außeneinsatz geeig­net ist, bieten sich die Geräte für die Niederspannung-kabelfehlerortung im industriellen Bereich bis 4kV, Straßenbeleuchtungsfehlerortung und die Fehlerortung in Niederspannungsnetzen der EVUs an.

Das EZT3DV2 ist das einzige zweistufige 3kV Gerät im Markt, das für Niederspannungskabel mit einer Uo von 600V oder 1kV mit einer max. Prüfspannung von 3Uo für das Abspannen und die Fehlerortung geeignet ist.

technische Dokumente
Technische Leitfäden
Power Cable Fault Locating Safety Notice
E-Tray Software

E-TRAY SOFTWARE UPDATE HINWEIS

GILT FÜR: T3090, EZ-RESTORE, EZ-THUMP UND SMART-THUMP

SOFTWARE UPDATE WARNUNG:

Bevor Sie die betroffenen Produkte auf die Softwareversion 2.5.2 / 0.43 oder höher aktualisieren, müssen Sie zuerst das Werk über die unten angegebenen Kontaktinformationen konsultieren, um festzustellen, ob Ihre Gerätehardware das Upgrade unterstützt. Wenn Sie das Werk nicht vor der Durchführung von Software-Upgrades konsultieren, kann Ihr Gerät in einen Zustand versetzt werden, in dem es zur Reparatur eingesendet werden muss.

Bitte halten Sie folgende Informationen bereit, bevor Sie anrufen:

  • Gerätemodell und Seriennummer
  • E-TRAY Hardware-Revision, die mit dieser Software ermittelt wird (Gebrauchsanweisungen enthalten)

KONTAKTIEREN SIE UNS

Kundenservice: 1-800-723-2861

ETray Demo for PC (Windows 7 64-bit)
ETrayDemo-v3-0-1-0-8Feb2021.zip
10,9 MB | 02.09.21
E-Tray Product Update Documentation
ETrayPCRev-V1-0-0-0.zip
11,9 KB | 02.09.21
ETray Software

This is the software for use in the following products:

·EZ-Thump

·EZ-Restore Overdrive

·Smart-Thump

·T3090

ETrayUpdate-3-0-1-0-FW-0-90.zip
1,4 MB | 02.09.21
