- Kompakte und wartungsfreie gießharzisolierte Hochspannungstransformatoren
- Separates Bedien- und Steuerteil
- Kontinuierliche Spannungsregelung
- Leistungsstarke Anlage 1,2 kVA Dauerbetrieb, bis zu 3 kVA 60 min Kurzzeitbetrieb
- Gleichspannungsprüfung mittels Verdopplungsschaltung

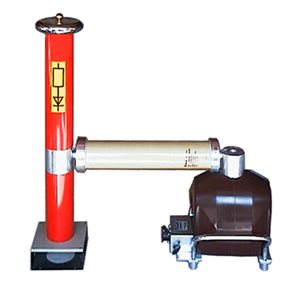

Die Hochspannungsprüfanlagen HPG 50-D bis 80-D dienen zur 50 Hz AC-Prüfung (35 bis zu 58 kVeff) und DC-Prüfung bis 160 kV. Die Gleichspannung wird via einer Verdopplungsschaltung erzeugt. Die HPG-Prüfsysteme bestehen aus zwei getrennten Einheiten: der Bedieneinheit und der Hochspannungseinheit. Diese Trennung gestattet einen flexiblen Einsatz der Anlage ohne zusätzliche Transportmittel.
Alle HPG-Prüfsysteme im Überblick:
- HPG 50-D, AC-Prüfung bis 35 kVeff / DC-Prüfung bis 100 kV
- HPG 80-D, AC-Prüfung bis 58 kVeff / DC-Prüfung bis 160 kV
Typische Anwendungen:
- Prüfung von Schaltanlagen
- Prüfung von Spanungs- und Stromwandlern
- Prüfung von Schaltanlagenkomponenten / Bauteilprüfung
- Prüfung von Kabeln (DC)
